新品发布Q&A | 灵活多变、深存储任意波形发生器

58GHz。1或者2通道。128GSa/s。

建议直接更换模块，从M8198A 更换成M8199B，机箱以及采样时钟模块都不需要更换。

在当前的通信行业中，用的信号格式其实都是带宽比较小的。举个例子比如说像5G NR FR1信号，单载波也就是100 MHz，那么像是WIFI，以前做这个WIFI 6 带宽是160 MHz，那么用我们是德科技卖的比较好的一款矢量信号源N5182B啊，其实就可以覆盖绝大多数通信行业使用的这个信号的制式啊。

如果要生成更大带宽一些的信号，那么像是新兴的WIFI7，320 MHz 带宽，我们可以使用N5182B的一个升级款新的矢量信号源N5186A,它的带宽可达960 MHz。如果想再宽一点，比如说毫米波雷达、卫星或科研应用里需要更大带宽的信号，那么使用我们这个是德科技目前高端的一款矢量信号源 M9484C 可以达到5GHz的信号带宽，那么如果信号带宽再往上，像是我们刚刚提到的如果要做一些6G的预研或者做光通信一类的大带宽的信号，那么实际上我们的矢量信号源是没有办法支持大于5GHz甚至十几GHz的信号带宽的产生，这个时候我们就需要用AWG去做一些大带宽基带信号的生成。

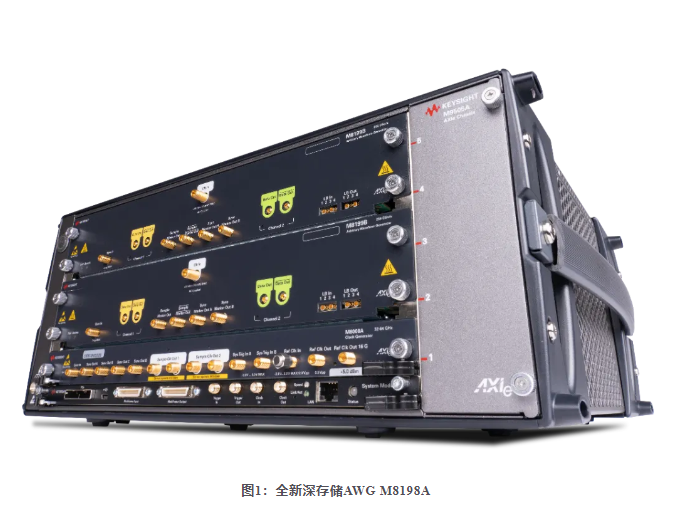

对M8198A我们可以看到，它有着一个8G Samples的存储空间啊。信号最开始的调制格式是NRZ的格式，慢慢当发现带宽难以进一步提升的时候，我们不得不采用了更复杂的调制格式例如PAM 4 来提升传输速率。对于不同的调制格式，不同的测试项，标准规范定义了不同的测试码型，那么就以我们最常见的PRBS（伪随机码）来说，在我们NRZ信号刚出来的时候，测试这种调制所要用的这种伪随机码（也就是PRBS31码型）的长度是2的31次方，信号长度是21亿啊。把这么长的一个信号长度完全放AWG任意波形发生器的memory里面，是需要深存储的，我想这是测试NRZ 信号的对于AWG 深存储应用的一个需求。

（补充一下，PAM4 的测试码型往往采样 SSPRQ 码型来测试光眼图，PRBS 13 来测试电眼图，可以降低对于深存储的需求。）

另外来说，就是我们有一些科研机构，它往往用我们的任意波形器去产生自定义波形，并非是用成熟标准规范中的这种PRBS信号或者已经标准的三角波方波这种重复循环来播放。那它的自定义波形如果说它播放的时间要长，根据公式播放时间等于波形文件长度除以AWG采样率，那么对存储器的内存大小要求就越高。

这就是我们的AWG深存储的另一个比较重要的应用啊，就是播放这种客户自定义的长序列的啊。

我觉得这是我们的M8198A 作为深存储AWG的应用优势！

AWG的工作原理是将需要播放的波形先存储在Memory，然后再用移位寄存器将储存在Memory中的波形通过DAC和整形滤波器输出到前面板的接口上。
