PCI Express®发射器一致性/调试解决方案

PCI-SIG提供了用于测试PCI Express系统和附加卡的符合性测试。为了将PCI Express系统或设备列入集成列表，该系统或设备必须通过互操作性和符合性测试。对于电气验证，PCI-SIG使用SigTest后捕获分析软件，该软件使用连接到PCI-SIG的CBB（主板+插接板）测试夹具的示波器捕获的波形来分析附加卡，或使用CLB测试夹具分析系统。手动捕获所需的波形并进行分析是繁琐且耗时的，容易出错。

Tektronix的PCE3、PCE4和PCE5选项中的TekExpress自动化用于PCI Express发射机符合性测试，减少了测试的工作量，并通过多项独特和创新功能加快了符合性测试的速度。这些选项最终允许测试支持多种技术的设备，如支持NVMe的附加卡设备，或通过U.2或M.2连接器进行测试。

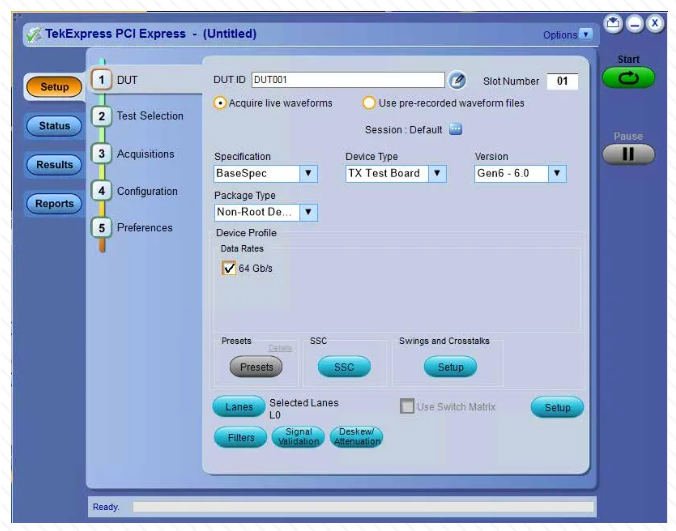

Tektronix的PCE3、PCE4和PCE5选项中的TekExpress自动化软件可以通过选择特定型号的Tektronix AFG或AWG、GRL PCIE 3/4 控制器或NI USB6501 CBB控制器来控制DUT，自动循环通过符合性测试所需的各种速度、去加重和预设值。这消除了在CBB和CLB测试夹具上使用手动按钮控制DUT时容易出错的问题。

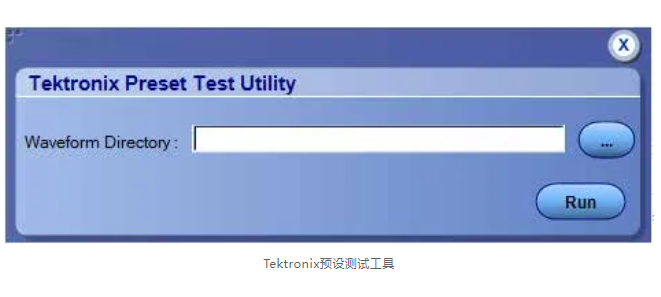

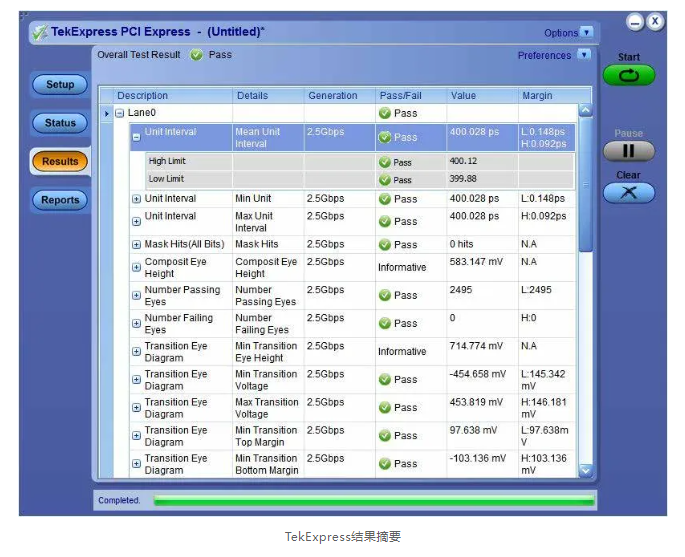

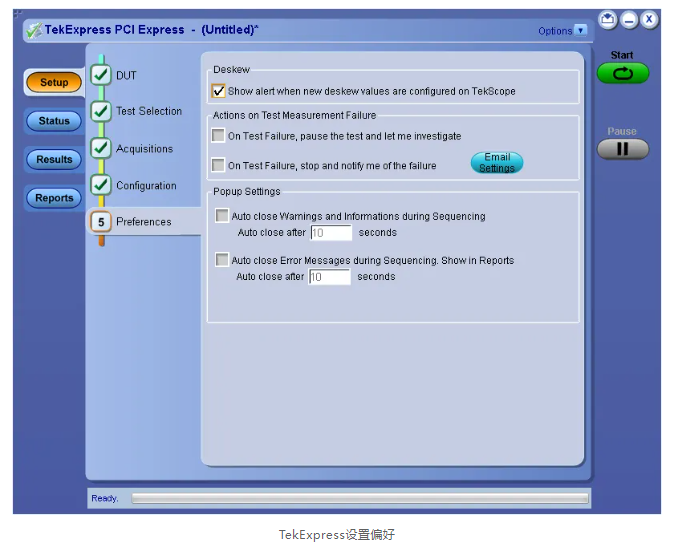

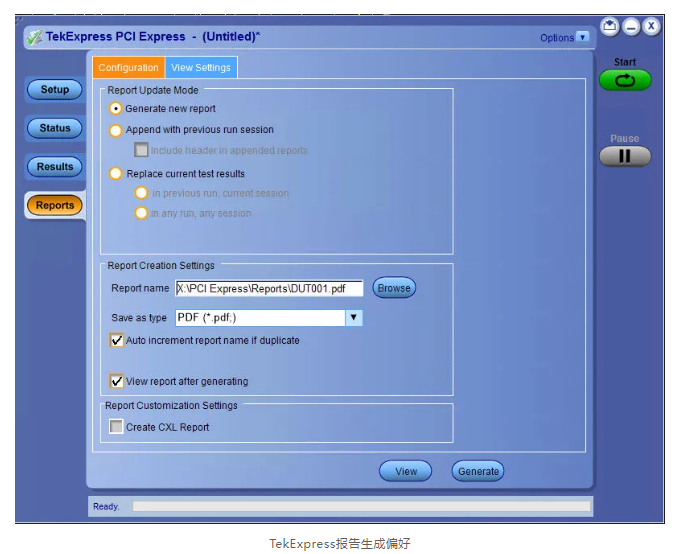

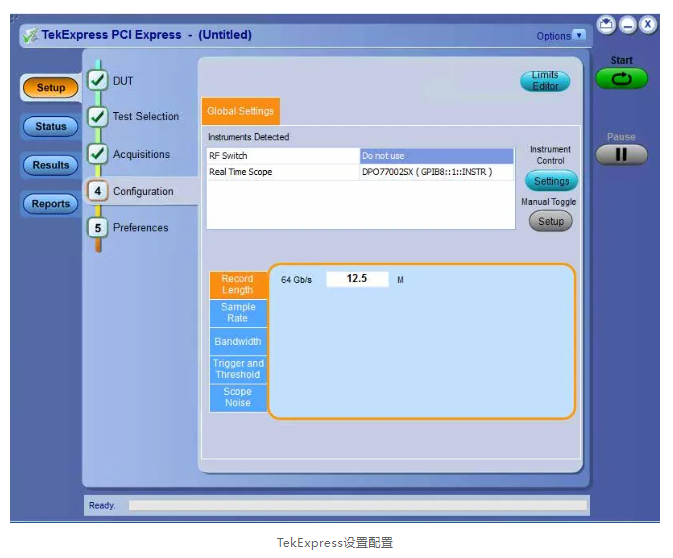

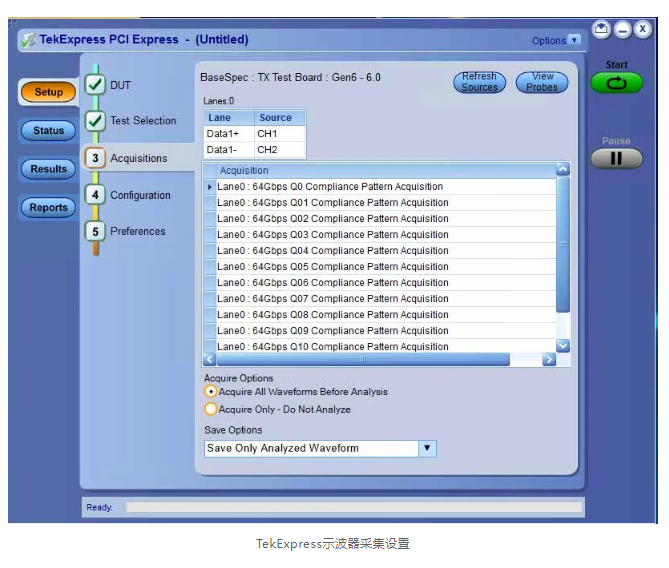

一个完整的测试运行需要在不同的DUT设置下在每个通道上获取多个波形。需要分析的波形集会随着通道数量的增加而增加。管理和存储用于分析和未来参考的数据是任何符合性解决方案的重要标准。PCE3、PCE4和PCE5选项中的TekExpress自动化软件除了调整水平和垂直设置以及采集深度以获得最佳信号质量进行准确分析外，还提供了简化多重获取波形管理的功能。

由于PCI-SIG标准支持的最高数据速率驱动的抖动限制减少，参考时钟测试已经从可选变为许多设计中的必需。此外，由于在Gen5系统中取消了双端口（数据和时钟发射机测试），因此需要在参考时钟上进行符合性测试。TekExpress PCIe解决方案现已集成了SkyWorks时钟抖动工具，使参考时钟测试自动化且无麻烦。一旦用户将参考时钟输出连接到示波器，TekExpress PCIe软件将获取信号，调用SkyWorks时钟抖动工具，并提供Gen1至Gen5的参考时钟测试结果。Skyworks时钟抖动工具支持仪器噪声补偿。

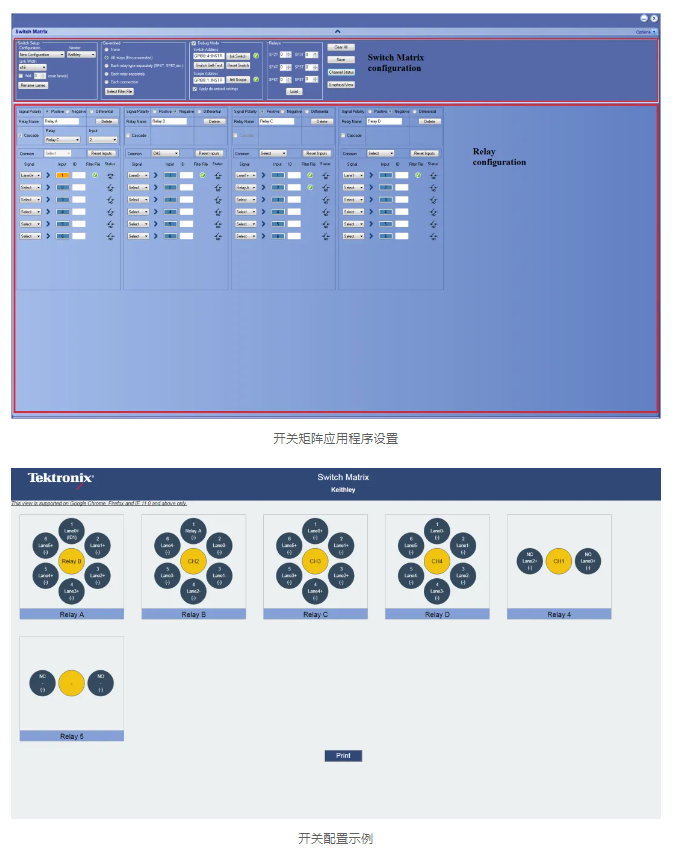

开关矩阵应用程序允许使用射频开关配置和设置自动化的多通道测试。该解决方案允许您将多个发射机信号映射到指定的输入，并将选定的输入转发到另一个继电器或示波器通道。选项SWX-PCE支持使用Keithley和Gigatronics开关分别进行最多x12和x16通道的测试，增强了吞吐量和自动化测试速度。

如果DUT或Add-in Card的任何部分未通过符合性测试，应用程序包括一个基于DPOJET的调试和分析工具包，专门用于PCI Express接口的调试和验证。

PCIe Gen3和Gen4引入的新抖动测量提供了针对数据依赖性抖动（DDJ）和非相关确定性抖动（UDJDD）的独立限制。分离DDJ（可以通过发射机和接收机均衡进行补偿）和UDJDD（可能由串扰和电源噪声等效应引起）非常重要。

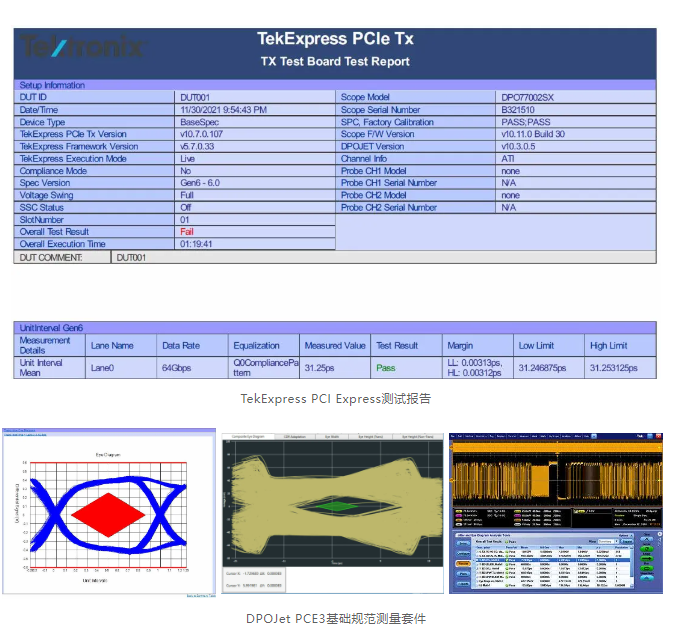

除了上述抖动测量外，脉冲宽度抖动（PWJ）是一个新测量，用于解决8到16 Gb/s的信道损耗增加问题。PWJ测量的目的是确保孤立比特符合最小脉冲宽度要求。所有新抖动测量都实现了基于基本规范的Q标度外推法。Tektronix的PCE3、PCE4和PCE5选项提供了完整的PCI Express 3.0、4.0和5.0基础规范抖动测量集，帮助硅片设计人员验证其硅片是否符合基础规范要求。

此外，基础规范要求在发射机引脚处定义。测量计算之前，必须去嵌测试通道。可以使用Tektronix的SDLA64串行数据链路分析软件轻松创建去嵌滤波器，然后将其快速输入到PCE3和PCE4基础规范测量设置中并保存以备将来使用。除了抖动外，PCE3和PCE4还提供了电压、封装损耗和发射机均衡测量。

PCE3和PCE4选项利用Tektronix SDLA64软件的信道建模和接收机均衡功能来支持CEM测量。与其他解决方案不同，PCE3和PCE4选项提供了完整的信号可视性，展示了嵌入符合性信道后的信号以及应用接收机均衡后的信号。可以设置眼图和测量来直观地查看信道嵌入、CTLE应用和DFE的结果。例如，在确定最佳Rx均衡设置（CTLE设置和DFE抽头值）时，生成的眼图和测量显示了后处理对采集信号的影响。然后可以在波形上进行符合性测量。

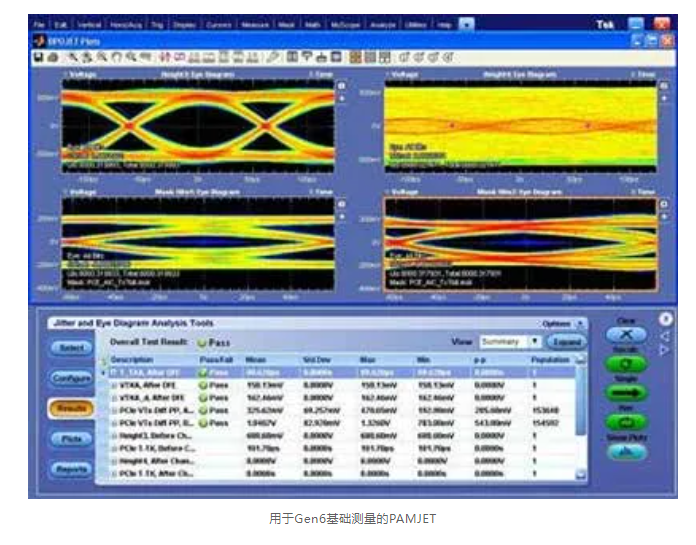

Tektronix创建了一个下一代PAM4工具，称为PAMJET，用于Gen6基础测量。该PAMJET工具可以配置测量，执行Bessel Thompson滤波，配置Gen6时钟恢复，配置CTLE，并报告结果。这些内置功能专为辅助Gen6基础测试而设计。
