4GHz带宽信号的正确打开方式

2024-02-23 13:48:03  点击:

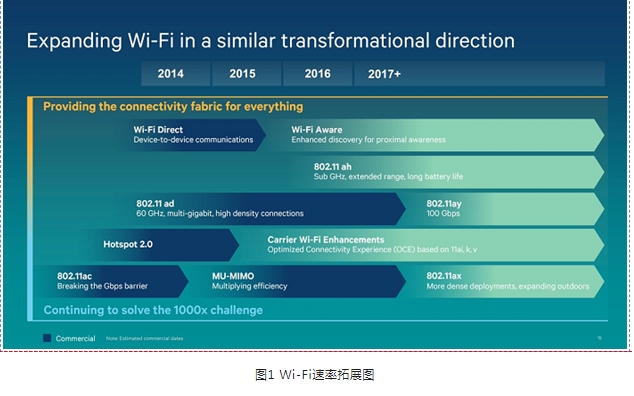

        带宽在射频微波系统中是一个经久不息的话题。众所周知在通信系统中的香农公式描述了在高斯白噪声背景下连续信道的容量(b/s)。其中:B为信道带宽(Hz);S为信号功率(W);n0为噪声功率谱密度(W/Hz);N为噪声功率(W)。由此可以看出信号的带宽与通信信道的容量是正相关的关系。比如在IEEE802.11ay覆盖频宽高达8.64GHz,从而在version 2.0版本中目标速率实现了176Gbps(即22GB/s)的超高速度,因此使用矢量信号源产生宽带信号对于通信等测试是非常有意义的。


       以现代雷达系统为例,在雷达系统中雷达距离分辨率ΔR=c/(2B)。其中c是光速,B是雷达信号的带宽,可以通过增大发射信号的带宽,从而获得很高的距离分辨力以激励出目标的细节特征。因而使用矢量信号源产生宽带信号对于雷达测试也具有十分重要的现实意义。但受电路工艺和速度的限制,单通道矢量信号源产生的信号带宽极为有限,难以满足现代高分辨率雷达对带宽的要求,而采用多路拼接的方法不失为一种解决问题的有效途径。

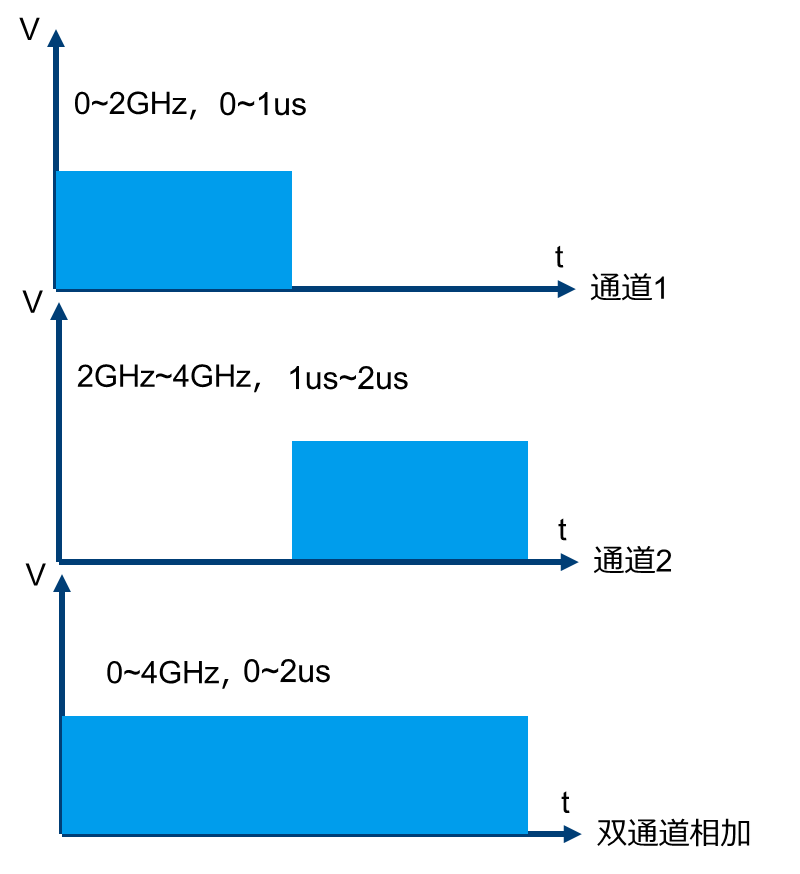

      多路拼接就是把多个信号通道产生的窄带信号拼接成一个宽带信号的方法,理想的拼接如图2所示。假设2个通道的线性调频信号带宽都是2GHz,时间长度均是1us,把2路信号相加,得到的就是带宽4GHz,时间长度2us 的线性调频信号。综上所述,拼接不仅要求时域上的首尾拼接,而且要求频域上的前后拼接,因此拼接的边沿连续性就成为对所拼接信号质量最重要的影响因素。


     由于实际硬件的影响,拼接过程不可能完全像图2那样的理想。各个通道信号的幅度不一致,频率与相位不连续,拼接过程中时间不连续都会对拼接出的信号质量造成影响,使信号产生相应的失真。


     为了说明多路带宽拼接过程的幅度不一致,频率与相位不连续,拼接过程中的时间不连续对拼接出的信号质量的影响进行仿真,并对拼接出来的信号做脉冲压缩处理,观察脉冲压缩以后的效果。产生双路线性调频信号,每路带宽都是2GHz,时间长度都是1us,幅度都是1V。第一路是0~2GHz,0~1us,第二路是2~4GHz,1~2us。理想拼接以后的信号是带宽4GHz,时间长度2us的线性调频信号。
