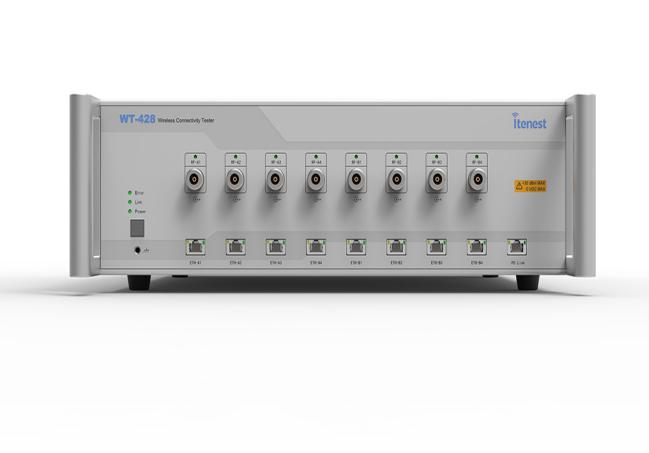

WT-428是一款面向新一代802.11be(Wi-Fi 7)协议测试的无线网络测试仪器,测试频率可覆盖400MHz-7.3GHz频段,测试带宽达400MHz,支持4096-QAM调制,可为Wi-Fi 7产品提供精准、可靠、有效的研发和量产测试解决方案。可满足Wi-Fi PA/FEM产品的DEVM验证测试需求。拥有两套独立的信号收发单元,单机可支持2X2 MIMO测试,多机堆叠可支持8X8 MIMO测试。行业领先的测试精度及稳定性,可满足研发极限测试的要求。
|
■ Wi-Fi：802.11 be(Wi-Fi 7);
■ Wi-Fi：802.11 ax(Wi-Fi 6/6E);
■ Wi-Fi：802.11 ac(Wi-Fi 5
■ Wi-Fi：802.11 a/b/g/n/p
■ Bluetooth(1.0/2.0/3.0/4.0/4.1/4.2/5.0/5.1/5.2)
■ IoT:ZigBee
|
|
■ 支持Wi-Fi 7测试 支持4096-QAM(MCS12/13)。
支持320/160+160/80+80MHz带宽测试。
完整支持Wi-Fi的全部频段：2.4G/5G/6G
支持MRU测试。
■ 支持Wi-Fi/PA/FEM产品研发和验证测试
支持DEVM测试。
支持加载、调整信道模型(AWGN模型A/B/C/D/E/F)。 ■ 支持MIMO测试
单机支持2X2 MIMO。
多机堆叠可支持8X8 MIMO。
支持MU-MIMO。
■ 高效率，使用灵活
子网口可支持AP型DUT单PC一拖八并行测试。
支持SCPI指令监视，方便自动化开发、调试和集成。
|
技术指标：
Input/Output frequency range
| 400 to 7300 MHz | |
IF bandwidth
| 400 MHz | |
Input power range
|
+30 dBm peak (+25 dBm average)
| |
Output power range(CW) |
+5 dBm to -100 dBm(400 MHz to 6500MHz)
0 dBm to -100 dBm(6500 MHz to 7300MHz)
| |
Input power accuracy(SISO) |
± 0.3 dB(+25 to -40 dBm）
| |
Input power accuracy(Combined) |
± 0.5 dB(+25 to -40 dBm）
| |
Output power accuracy(SISO) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm)
| |
Output power accuracy(Combined) |
± 0.5 dB ( +5 dBm to -90 dBm) ± 1.0 dB ( -90 dBm to -100 dBm)
| |
Input/Output return loss |
>15 dB(400 to 3800MHz)
| |
>14 dB(3800 to 6000MHz)
| ||
>13 dB(6000 to 7300MHz)
| ||
Port to Port Isolation
|
>110 dB
| |
Residual loopback EVM
|
-Power in/out at -10 dBm -Averaged over 20 packets -Measured at 6905 MHz -802.11be,320 MHz,MCS 13
| ≤-50 dB |
